| 定常熱計算・経済的保温厚さ計算・結露防止計算・凍結防止計算・配管輸送流体の温度計算・機器容器の温度計算・熱伝導率ﾏｽﾀｰがオールインワン | |||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
| 新JIS熱計算システム（JIS A 9501:2019） ＵＳＢメモリ版 | |||||||||||||||||||||||||||||||
| 『新JIS熱計算システム』はWindows10.11 上で動作する熱計算アプリケーションソフトです。 熱計算システムプログラムはUSBメモリ又はＣＤで可動します。各自のPCには簡易セットアップ(全自動)のみで可動します。 当システムは数値確認のめんどうな熱伝導率をはじめとする各物性値はマスターデータに初期登録されていますので、すべては画面上に表示されるものをマウス選択する だけで誰でも瞬時に熱計算の回答を得ることができます。 なお計算過程も表示できますのでそのまま熱計算書となります。また熱計算条件数値を部分変更するたびに計算実行(シュミレーション)できるため、大手の設計技術者の 方々にも幅広く重宝されております。 |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
入力画面・計算表示画面・エクセル転写計算書 |
|||||||||||||||||||||||||||||||

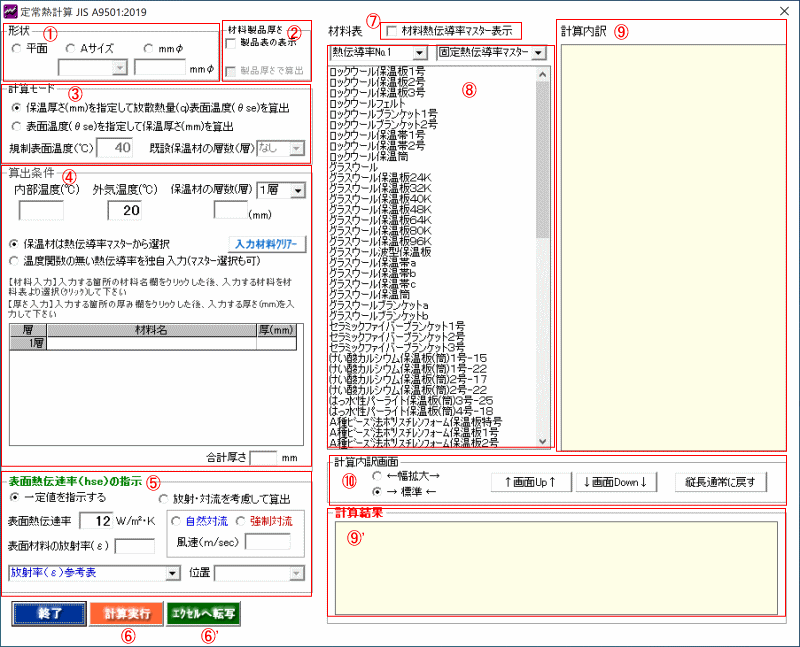

| Ⅰ.【定常伝熱計算】 TOPへ | |||||||||||||||||||||||||||||||
 ① 形状 ｢平面｣･｢配管(A)｣･｢ダクト(mm)｣を選択 ② 材料製品厚さ 計算モードが｢表面温度を指定して保温厚さを算出｣時に選択可となる。 ③ 計算モード ｢保温厚さを指定して放散熱量と表面温度を算出｣･｢表面温度を指定して保温厚さを算出｣を選択 ④ 算出条件 ｢内部温度｣･｢外気温度｣･｢保温材の層数｣･｢保温材の厚さ｣を入力保温材は｢熱伝導率マスターから選択｣か｢温度関数の無い熱伝導率を独自入力｣の２方法の選択 ⑤ 表面熱伝達率の指示 通常は表面熱伝達率は一定値にて算出するが｢放射・対流を考慮して算出｣も可能 ⑥ 計算実行 当ボタンを押すと、計算内訳⑨及び計算結果⑨’が表示 ⑥’ エクセルへ転写…当ボタンを押すと、計算内訳⑨及び計算結果⑨’が表示してエクセルへ転写 ⑦ 熱伝導率マスター表示 チェックマークを入れると表示、切ると非表示 ⑧ ④の算出条件の際に⑧の材料熱伝導率マスターより選択 ⑩ 計算内訳画面 計算内訳内容が画面内に収まらない場合はチェックマーク・ボタン等で画面拡張が可能  |
 |
||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||

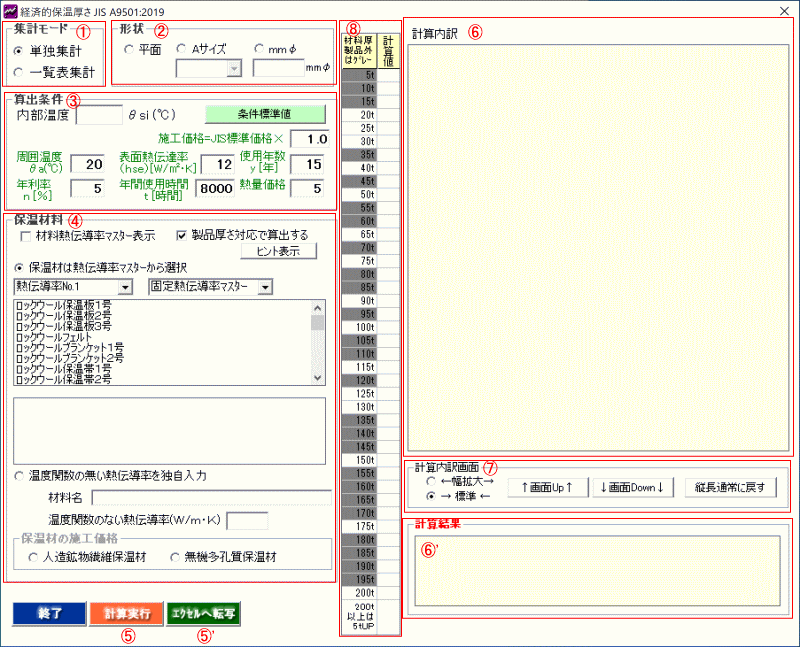

| Ⅱ.【経済的保温厚さ計算】 TOPへ | |||||||||||||||||||||||||||||||
① 集計モード ｢単独集計｣･｢一覧表集計｣を選択 ② 形状 ｢平面｣･｢配管(A)｣･｢ダクト(mm)｣を選択 ③ 算出条件 ｢内部温度｣･｢表面熱伝達率｣･「使用年数｣･｢年利率｣･｢年間使用時間｣･｢熱量価格｣を入力 ④ 保温材料 保温材料を指示(マスター登録外は独自入力可) ⑤ 計算実行 当ボタンを押すと、計算内訳⑥及び計算結果⑥’が表示 ⑤’ エクセルへ転写 当ボタンを押すと、計算内訳⑥及び計算結果⑥’が表示してエクセルへ転写 ⑦ 計算内訳画面 計算内訳内容が画面内に収まらない場合はチェックマーク・ボタン等で画面拡張が可能 ⑧ 保温材料④で「製品厚さで算出」にチェックマークを入れると存在する材料厚さで算出
|
 |
||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||

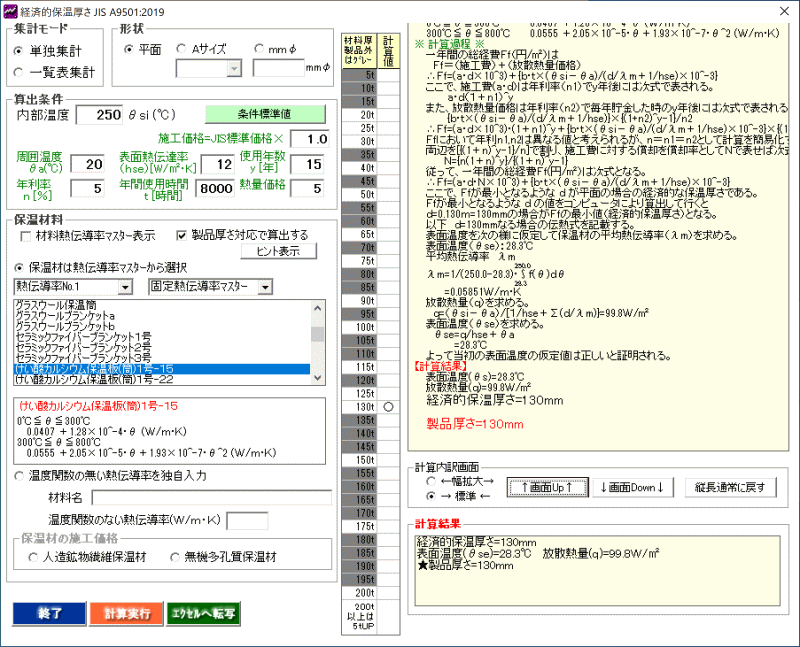

  経済的な保温厚さを算出する(平面) 経済的な保温厚さを算出する(配管) 経済的保温厚さ一覧表作成 |
 |
||||||||||||||||||||||||||||||
| Ⅲ.【結露防止伝熱計算】 TOPへ | |||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||

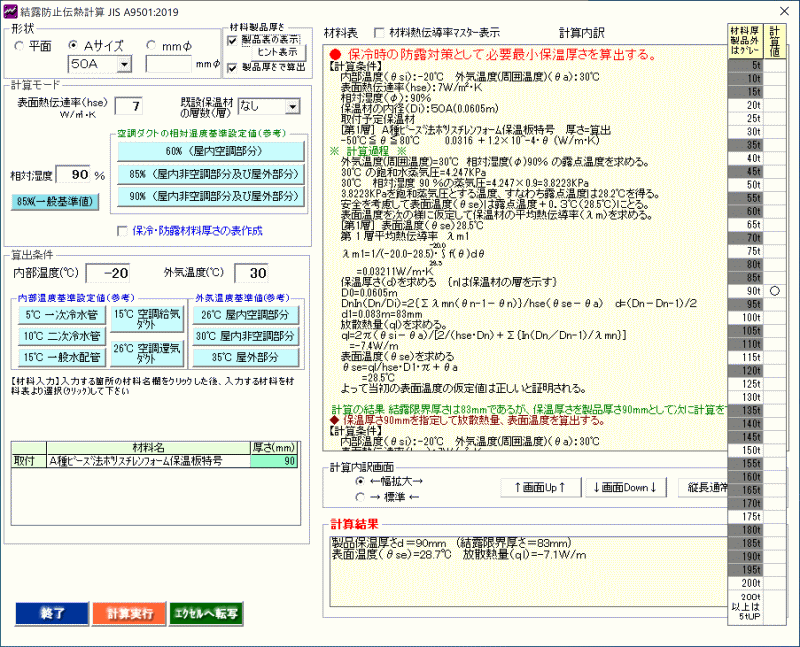

| 保冷時の防露対策として必要最小保温厚さを算出する(平面) 保冷時の防露対策として必要最小保温厚さを算出する(配管) 保冷・防露材料厚さの表 |
 |
||||||||||||||||||||||||||||||

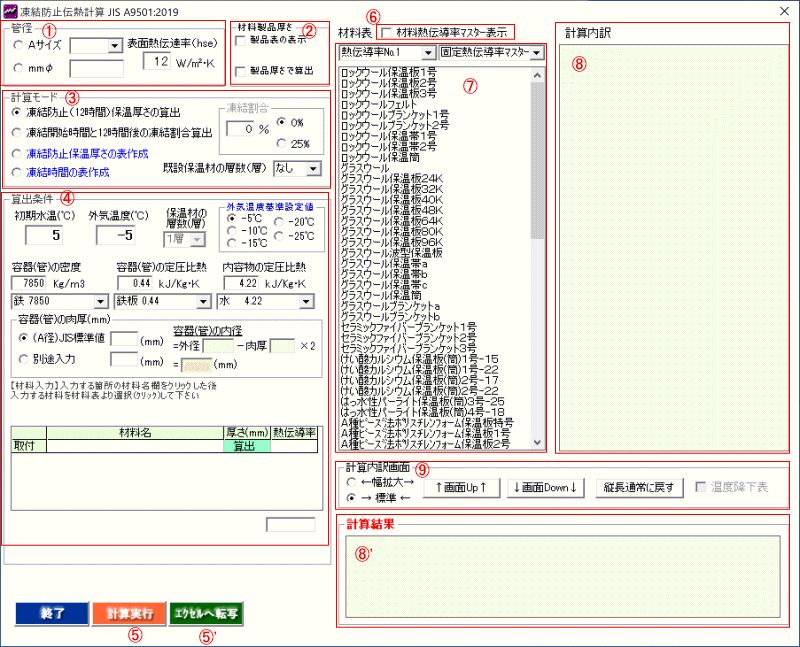

| Ⅳ.【凍結防止伝熱計算】 TOPへ | |||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||

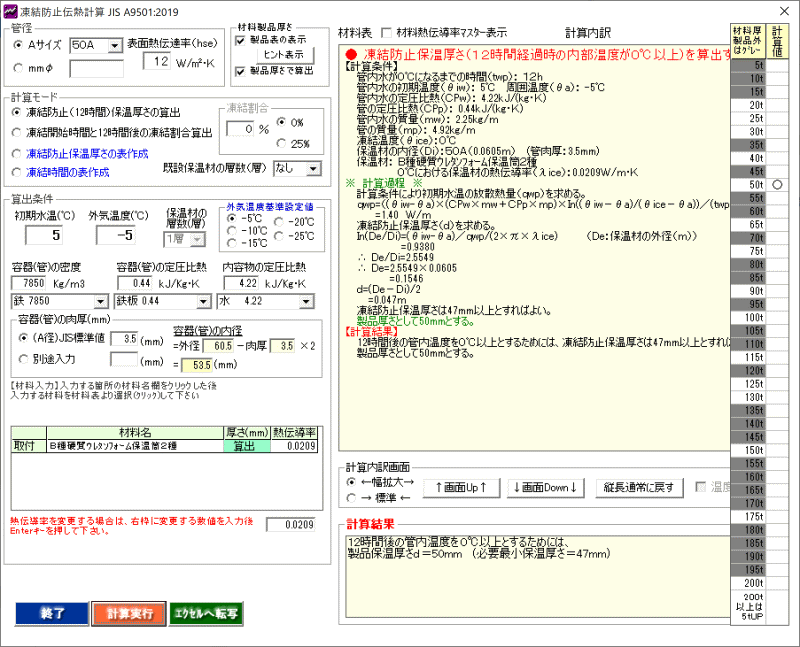

| 凍結防止保温厚さ（１２時間経過時の内部温度が０℃以上）を算出する 凍結防止時間（内部温度が０℃まで降下するのに要する時間）を算出する 凍結防止保温厚さの表 凍結時間の表 |
 |
||||||||||||||||||||||||||||||
| Ⅴ.【配管輸送流体の温度変化計算】 TOPへ | |||||||||||||||||||||||||||||||

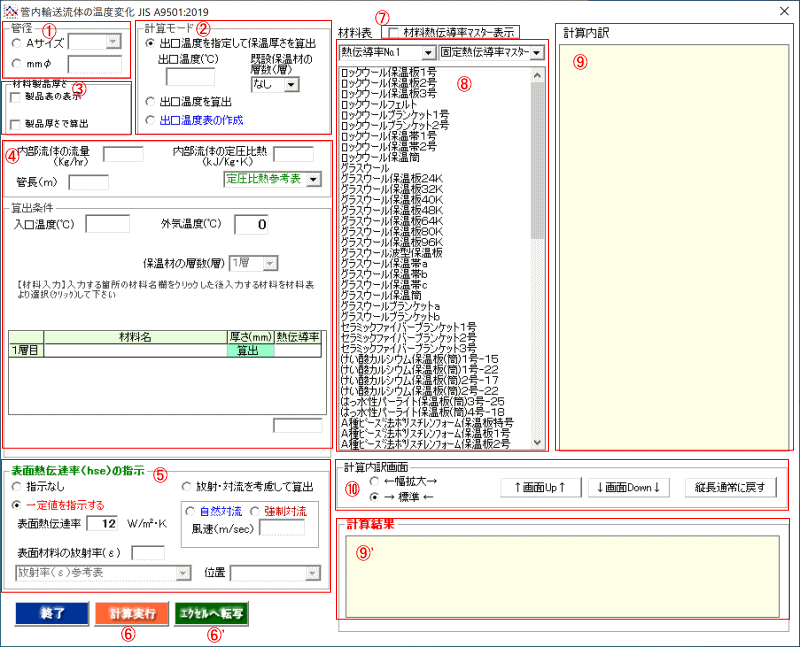

① 管径 ｢Aサイズ｣･｢mmφ｣を選択入力 ② 計算モード ｢出口温度を指定して保温厚さを算出｣･｢出口温度を算出｣･｢出口温度表の作成｣を選択 ③ 材料製品厚さ ｢製品表の表示｣･｢製品厚さで算出｣を選択 ④ 算出条件 ｢内部流体の流量｣･｢内部流体の定圧比熱｣･｢管長｣･｢入口温度｣･｢外気温度｣･｢保温材｣を入力 ⑤ 表面熱伝達率の指示 ⑥ 計算実行 当ボタンを押すと、計算内訳⑧及び計算結果⑧’が表示 ⑥’ エクセルへ転写 当ボタンを押すと、計算内訳⑨及び計算結果⑨’が表示してエクセルへ転写 ⑦ 熱伝導率マスター表示 チェックマークを入れると表示、切ると非表示 ⑧ ④の算出条件の際に⑧の材料熱伝導率マスターより選択 ⑩ 計算内訳画面 計算内訳内容が画面内に収まらない場合はチェックマーク・ボタン等で画面拡張が可能
|
 |
||||||||||||||||||||||||||||||

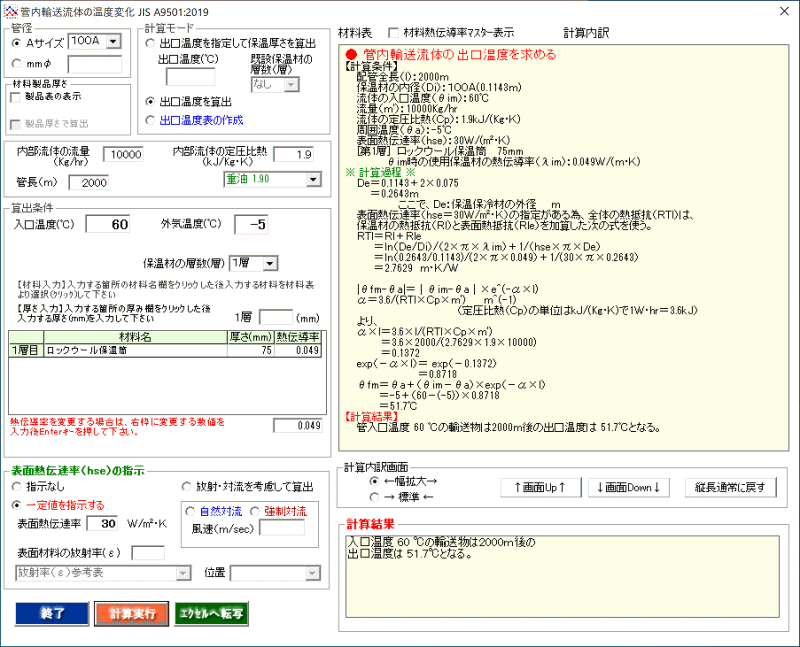

管内輸送流体の温度変化 管内輸送流体の出口温度を求める 管内輸送流体の温度変化表 |
 |
||||||||||||||||||||||||||||||

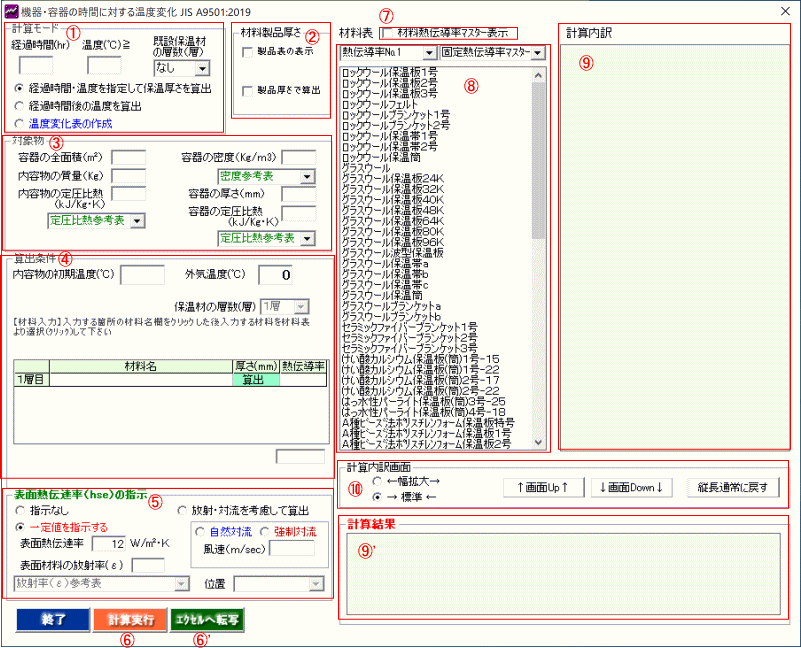

| Ⅵ.【機器容器内の時間に対する温度変化計算】 TOPへ | |||||||||||||||||||||||||||||||
① 計算モード ｢経過時間・温度を指定して保温厚さを算出｣･｢経過時間後の温度を算出｣･｢温度変化表の作成｣を選択 及び｢「経過時間｣･｢経過必要温度｣を入力 ② 材料製品厚さ ｢製品表の表示｣･｢製品厚さで算出｣を選択 ③ 対象物 ｢容器全面積｣･｢容器密度｣･｢容器厚さ｣･｢容器定圧比熱｣･｢内容物質量｣･｢内容物定圧比熱｣を入力 ④ 算出条件 ｢内容物の初期温度｣･｢外気温度｣･｢保温材｣を入力 ⑤ 表面熱伝達率の指示 ⑥ 計算実行 当ボタンを押すと、計算内訳⑧及び計算結果⑧’が表示 ⑥’ エクセルへ転写 当ボタンを押すと、計算内訳⑨及び計算結果⑨’が表示してエクセルへ転写 ⑦ 熱伝導率マスター表示 チェックマークを入れると表示、切ると非表示 ⑧ ④の算出条件の際に⑧の材料熱伝導率マスターより選択 ⑩ 計算内訳画面 計算内訳内容が画面内に収まらない場合はチェックマーク・ボタン等で画面拡張が可能
|
 |
||||||||||||||||||||||||||||||

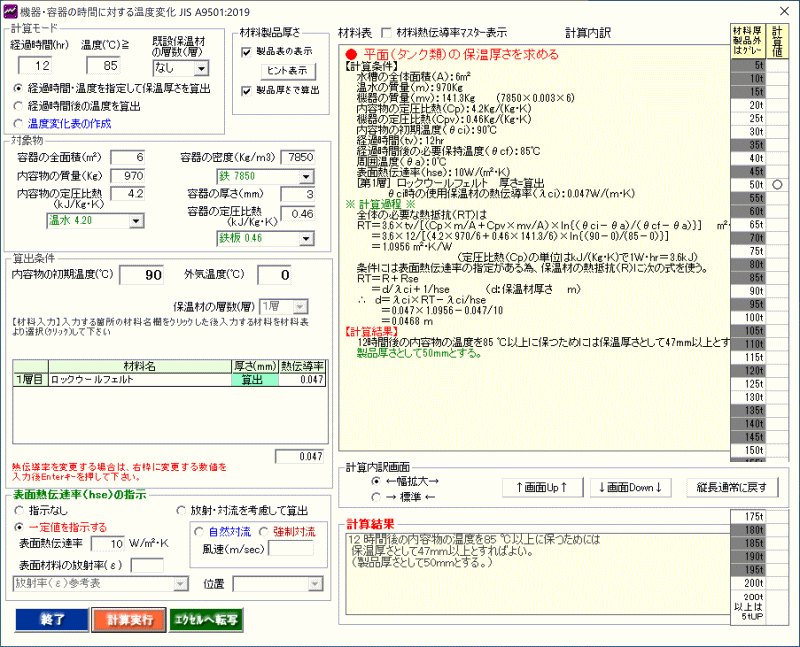

平面（タンク類）の保温厚さを求める 平面（タンク類）の経過時間後の温度変化を求める 機器・容器の時間に対する温度変化表 |
 |
||||||||||||||||||||||||||||||

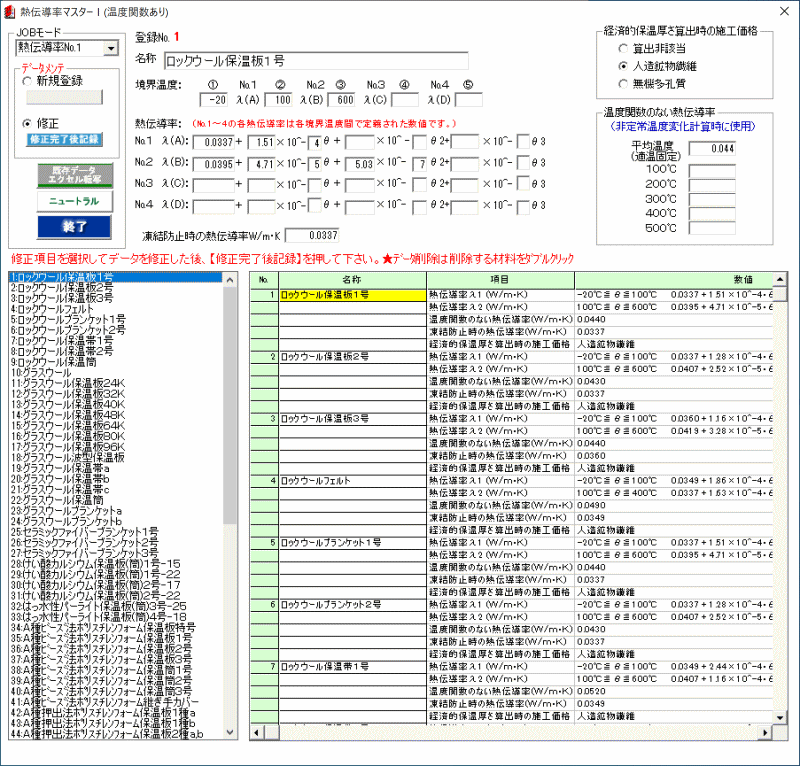

| Ⅶ.【熱伝導率マスターⅠ(温度関数あり)】 TOPへ | |||||||||||||||||||||||||||||||
 熱伝導率マスターⅠ(温度関数あり)は３フォルダ存在し各フォルダごとに自由に登録・追加メンテが可能 熱伝導率マスターⅠ ｢JIS A9501:2019 JIS解説｣初期搭載 |
 |
||||||||||||||||||||||||||||||

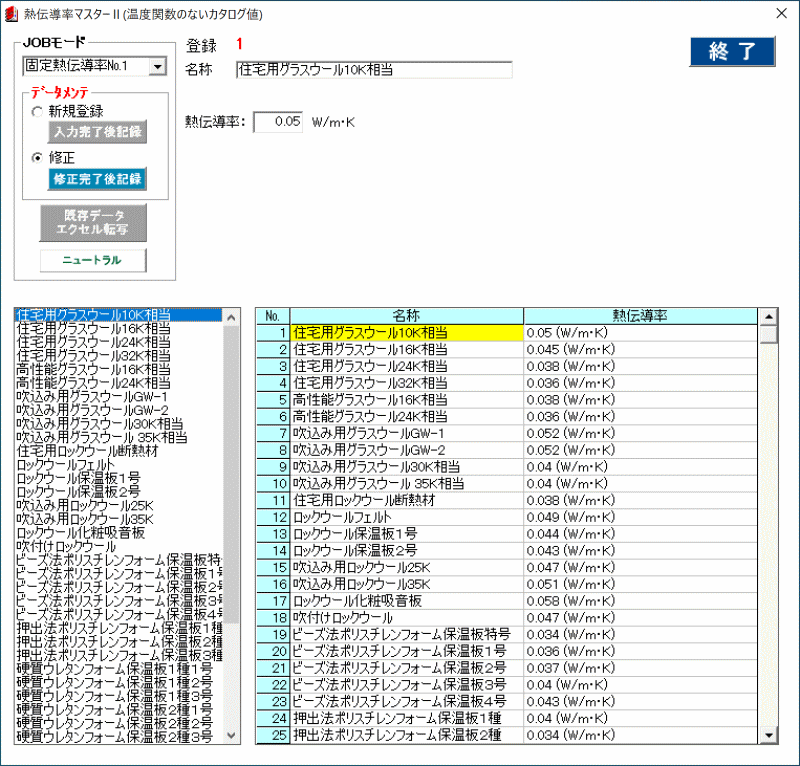

| Ⅷ.【熱伝導率マスターⅡ(温度関数のないカタログ値)】 TOPへ | |||||||||||||||||||||||||||||||
熱伝導率マスターⅡ(温度関数のないカタログ値)は３フォルダ存在し各フォルダごとに登録・追加メンテが可能 熱伝導率マスターⅡ ｢温度関数のない材料｣初期搭載 |
 |
||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||
